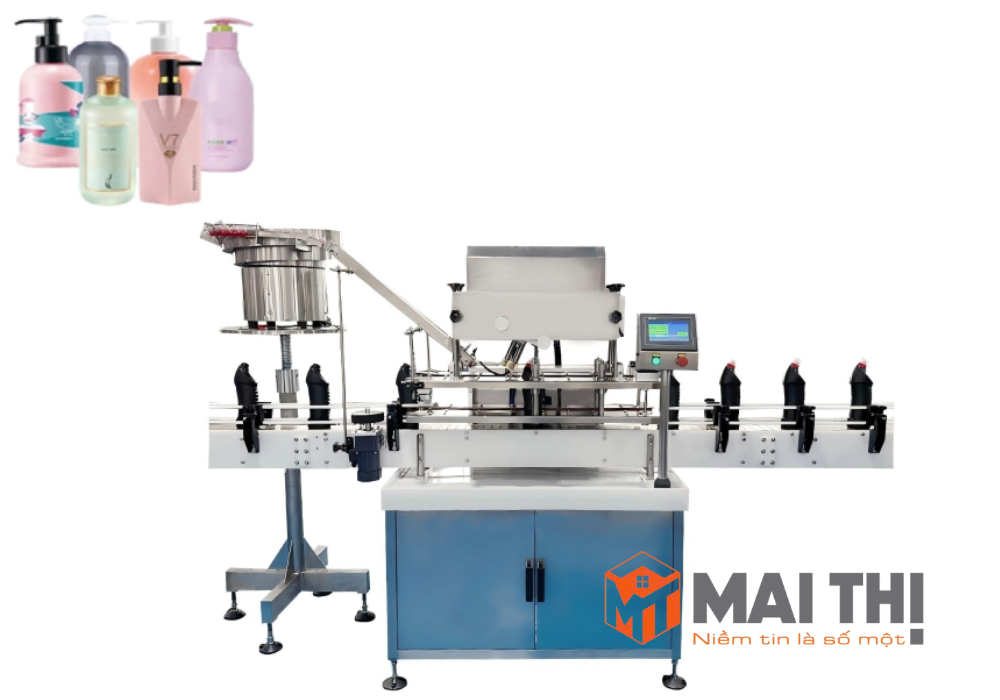

Máy xoáy nắp ren dốc 4 trục lăn tự động CG-4

THÔNG TIN SẢN PHẨM

Tên sản phẩm: Máy xoáy nắp ren dốc 4 trục lăn tự động CG-4.

Model: CG-4.

Dòng máy: Dòng máy xoáy nắp chai dạng thẳng bằng trục lăn bánh xe tự động

Thương hiệu: Grepack.

Nguồn điện: Điện áp xoay chiều một pha AC 220V; tần số 50Hz (Có thể linh hoạt điều chỉnh thiết kế theo tiêu chuẩn mạng lưới điện riêng của từng nhà xưởng).

Công suất tiêu thụ: 1,5 kW.

Khả năng xử lý: Máy chuyên dùng để tự động xoáy chặt nắp ren, nắp vặn bảo vệ cho các loại chai lọ nhựa hoặc thủy tinh. Thiết bị kẹp giữ chai đứng thẳng và lăn siết ren liên tục khi chai di chuyển qua cụm bánh xe xoáy.

Năng suất vận hành thực tế: Đạt tốc độ ổn định và định hướng đóng nắp cực nhanh từ 30 đến 40 chai/phút

Áp suất khí nén yêu cầu: Từ 0,3 đến 0,5 Mpa.

Trọng lượng thiết bị: 200 kg.

Kích thước tổng thể: 2000 x 700 x 1600 mm.

Ứng dụng: Chuyên dùng trong ngành sản xuất thực phẩm, dược phẩm y tế, hóa mỹ phẩm, bách hóa tiêu dùng, nông dược và hóa chất để xoáy chặt đóng kín nắp ren nhựa, nắp kim loại, nắp đầu bơm xịt, nắp vòi phun mỏ vịt cho các loại chai nhựa hoặc chai thủy tinh hình dáng đa dạng.

Phù hợp cho: Các nhà máy, phân xưởng sản xuất quy mô vừa và lớn cần tự động hóa hoàn toàn quy trình đóng nắp chai lọ đa kiểu dáng, đòi hỏi tính vận hành liên tục ổn định và bảo vệ toàn vẹn bề mặt nắp chai không bị trầy xước.

THÔNG SỐ KỸ THUẬT:

MÔ TẢ SẢN PHẨM

Máy xoáy nắp ren dốc 4 trục lăn tự động CG-4 là dòng thiết bị đóng nắp thế hệ mới vô cùng ưu việt của Grepack, được nghiên cứu thiết kế chuyên biệt để nâng cao hiệu suất đóng gói và giải quyết triệt để bài toán đóng nắp đa năng cho các hũ lọ sản phẩm hiện đại. Trong quy trình đóng gói công nghiệp, việc thay đổi liên tục các kiểu nắp phức tạp (như nắp đầu bơm xịt, nắp súng phun có vòi dài, nắp mỏ vịt hay nắp bật flip-top) thường yêu cầu các hệ thống máy đóng nắp mâm xoay phải thay đổi khuôn gá vô cùng đắt đỏ và tốn thời gian dỡ máy. CG-4 loại bỏ hoàn toàn hạn chế này nhờ ứng dụng công nghệ lăn siết ren dạng thẳng bằng hệ thống 4 bánh xe lăn bọc cao su đồng tốc, tự động vặn chặt nắp khi chai đang di chuyển liên tục trên băng tải mà không cần dừng chai hay thay thế bất kỳ linh kiện cơ khí gá kẹp nào.

Quy trình vận hành của máy vô cùng tối giản và đồng bộ: hũ chai đã được nạp dịch và cấp sẵn nắp từ máng trượt (hoặc cấp thủ công đầu vào) sẽ di chuyển thăng bằng trên băng tải chính. Khi đi vào cụm máy CG-4, hệ thống dây đai cao su mềm kép hai bên hông sẽ tự động kẹp chặt giữ thăng bằng thân chai đồng tốc với băng tải để chai không bị quay tròn theo lực siết. Tiếp theo, 2 cặp bánh xe xoáy (gồm 4 bánh lăn) quay ngược chiều nhau được tinh chỉnh lực ép từ tính phù hợp sẽ tự động lăn miết bám sát vào viền nắp, vặn chặt ren nắp chai một cách tuần tự, mượt mà khi chai đi qua. Thành phẩm đi ra băng tải luôn được siết chặt khít tuyệt đối, khô ráo hoàn toàn và không gặp bất kỳ hiện tượng trầy xước bề mặt hay lệch ren nắp chai.

ƯU ĐIỂM NỔI BẬT

• Lăn siết ren nắp khi chai đang di chuyển liên tục trên băng tải xích, triệt tiêu hoàn toàn nhịp dừng chờ của chai, giúp chất lỏng bên trong không bị sóng sánh hay văng bắn ra cổ chai.

• Xử lý xuất sắc từ các loại nắp nhựa ren phẳng tiêu chuẩn, nắp bật flip-top cho đến các dòng nắp bơm xịt, nắp mỏ vịt đầu phun vòi dài, nắp xịt bọt tuyết có biên dạng phức tạp.

• Hệ thống 4 bánh xe xoáy bọc lớp cao su/silicone mềm dẻo đặc biệt, cam kết không gây ra bất kỳ vết trầy xước, sứt mẻ hay nứt vỡ ren nhựa của nắp chai cao cấp.

• Thích ứng hoàn hảo với các dòng chai nhựa (PET, PE, PP, HDPE) hay hũ thủy tinh có kiểu dáng hình học tròn, vuông, dẹt, bầu dục (oval) hay dị hình mà không cần thay đổi khuôn gá.

• Hỗ trợ xử lý mượt mà dải hũ lọ có chiều cao cực rộng từ 38mm đến 300mm và đường kính nắp rộng từ 15mm đến 70mm chỉ bằng vài thao tác tinh chỉnh tay cơ học.

• Hệ băng tải đai cao su kép kẹp chặt hai bên sườn hông chai giữ chai đứng thẳng thăng bằng tuyệt đối trong suốt hành trình lăn siết, loại bỏ hiện tượng đổ vỡ hay xoay chai hỏng ren.

• Động cơ truyền động cơ học thế hệ mới hoạt động siêu hiệu quả với tổng công suất tiêu thụ tối ưu của máy chỉ 1,5 kW.

• Toàn bộ khung vỏ bao che và đường cơ cấu chịu lực chế tạo hoàn toàn bằng thép không gỉ SUS304 sáng bóng đạt chuẩn vệ sinh thực phẩm và y tế GMP, dễ lau chùi sục rửa.

• Thiết kế các module kẹp đai hông và cự ly bánh lăn xoáy hỗ trợ nới rộng hoặc thu hẹp bằng tay quay có thước vạch chia ly dưới 15 phút, không cần dụng cụ tua-vít.

• Dễ dàng gá kết nối trực tiếp sau cụm máy chiết rót và liên kết trực tiếp ống dẫn máng nắp từ mâm rung TS-100/ZDP-100 để tạo thành dây chuyền đóng gói khép kín 100%.

TÍNH NĂNG NỔI BẬT

• Cơ cấu 4 bánh xe lăn xoáy bám đuổi: Chia làm 2 cặp bánh xe xoay ngược chiều miết chặt nắp tuần tự theo hai nấc lực siết, đảm bảo ren nắp được vặn chặt khít đều và kịch ren tuyệt đối.

• Đai kẹp hông kép cao su đồng tốc: Hệ thống đai xích kẹp hông bản dày kẹp giữ thăng bằng thân chai đứng thẳng, đồng bộ tốc độ chạy với băng tải chính để tránh lực xoắn làm đổ chai.

• Hỗ trợ kiểm soát độc lập tốc độ chạy của băng tải chính, tốc độ quay của cụm bánh xe xoáy và tốc độ đai kẹp hông khớp hoàn hảo với đặc tính sản phẩm thực tế.

• Tích hợp dọc các tay quay điều chỉnh chiều cao và cự ly kẹp hông giúp kỹ thuật viên dễ dàng định vị nhanh thông số căn chỉnh của từng cỡ chai hũ.

• Cho phép tinh chỉnh lực ma sát kẹp nắp của bánh cao su linh hoạt, ngăn chặn việc vặn quá chặt gây nhờn ren hay móp méo nắp nhựa mỏng.

• Máy tự động ngắt truyền động vòi xoáy và dừng băng tải khi phát hiện làn chai phía sau bị ùn tắc và tự khởi động chạy mượt mà trở lại khi thông đường.

• Trọng lượng máy đạt 200 kg phân bổ trọng tâm thấp giúp máy đứng vững vàng trên nền xưởng, triệt tiêu mọi xung động cơ học khi vận hành tốc độ cao.

• Thiết kế tủ điện gá cao dọc hông máy, tích hợp các nút bấm công tắc vận hành, núm vặn biến tần điều tốc và nút E-stop dừng khẩn cấp ngay tầm mắt người đứng máy.

• Máng dốc dẫn hướng nắp tích hợp: Thiết kế đầu máng đón nắp bằng inox bóng mịn, sẵn sàng gá nối mượt mà trực tiếp từ máng trượt nắp của mâm cấp nắp tự động.

• Chân ren bọc cao su tăng chỉnh thăng bằng: Bộ chân tăng chỉnh ren thép chịu lực nặng cho phép dễ dàng điều chỉnh nâng hạ chiều cao ±50mm để căn phẳng tuyệt đối với cao độ băng tải xích của nhà xưởng

ỨNG DỤNG THỰC TẾ

• Dây chuyền hóa mỹ phẩm tiêu dùng: Xoáy chặt nắp vòi bơm xịt, vòi mỏ vịt cho chai nhựa dẹt, chai oval đựng dầu gội, sữa tắm, sữa dưỡng thể, nước hoa hồng.ệng rộng đựng tương ớt, tương cà, nước sốt chấm, dầu ăn thực phẩm.

• Dây chuyền siro ho dược phẩm: Đóng kín nắp nhựa ren phẳng có khóa bảo hiểm niêm phong cho lọ siro ho tròn nhỏ 100ml.

• Dây chuyền yến chưng sẵn đóng hũ: Xoáy chặt nắp nhựa ren hoặc hỗ trợ định hình nắp thiếc vặn cho hũ thủy tinh tròn nhỏ 70ml đựng tổ yến chưng sẵn đường phèn.

• Sản xuất nước xịt vệ sinh gia dụng: Vặn chặt nắp đầu vòi xịt dạng súng phun cho chai nhựa dẹt đựng nước lau kính, nước tẩy đa năng, xịt tẩy rửa nhà bếp.

• Ngành đóng hũ thuốc viên thực phẩm chức năng: Siết chặt nắp ren phẳng bảo vệ hoặc nắp nhấn xoay an toàn trẻ em cho hũ nhựa đựng thuốc bổ, vitamin viên nang.

• Đóng chai hóa chất, nông dược: Đóng nắp nhựa ren dày bản rộng có gioăng cao su chống tràn cho chai nhựa HDPE dày dặn đựng thuốc bảo vệ thực vật, thuốc trừ sâu dạng lỏng.

• Dây chuyền sản xuất nước giải khát: Xoáy nắp ren nhựa 30mm tiêu chuẩn tốc độ cao cho chai nhựa PET đựng nước tinh khiết, trà thảo mộc, nước ép hoa quả tươi uống liền.

• Hóa chất bách hóa gia dụng lớn: Đóng chặt nắp ren phẳng hoặc nắp quai xách cho can nhựa dẹt quai xách đựng nước giặt, nước xả vải, nước lau sàn.

• Công nghiệp dầu nhớt bôi trơn mini: Vặn chặt nắp ren nhựa cho chai nhựa dẹt đựng dầu nhớt xe máy, can dầu phanh ô tô dung tích dưới 1 lít bảo vệ động cơ.
