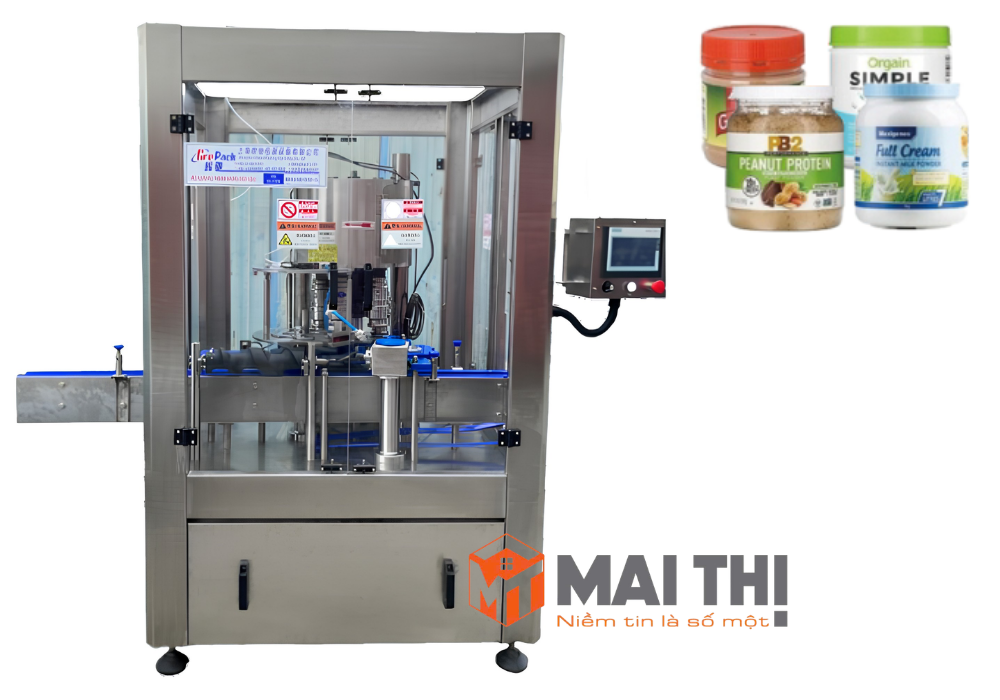

Máy xoáy nắp chai mâm xoay ngôi sao tự động XC-100

THÔNG TIN SẢN PHẨM

Tên sản phẩm: Máy xoáy nắp chai mâm xoay ngôi sao tự động XC-100.

Model: XC-100.

Dòng máy: Dòng máy xoáy nắp chai dạng xoay tròn sử dụng mâm chia ngôi sao tự động

Thương hiệu: Grepack.

Nguồn điện: Điện áp xoay chiều AC 220V/380V; tần số 50/60Hz (Có thể linh hoạt điều chỉnh thiết kế cấu hình theo tiêu chuẩn mạng lưới điện riêng của từng nhà xưởng).

Công suất tiêu thụ: 1,5 kW.

Khả năng xử lý: Máy chuyên dùng để tự động định vị và xoáy đóng chặt các loại nắp ren, nắp vặn cho chai lọ nhờ cơ cấu mâm xoay ngôi sao  chia độ chính xác cao.

Năng suất vận hành thực tế: Đạt tốc độ định phối và đóng nắp cực nhanh từ ≤ 40 đến 100 chai/phút

Kích thước tổng thể: 2000 x 1300 x 1500 mm.

Ứng dụng: Chuyên dùng trong ngành sản xuất dược phẩm y tế, thực phẩm, hóa mỹ phẩm, bách hóa tiêu dùng, nông dược và hóa chất để tự động định vị và xoáy chặt nắp ren nhựa, nắp kim loại, nắp chụp an toàn cho các loại chai tròn, chai vuông, chai dẹt.

Phù hợp cho: Các nhà máy, phân xưởng sản xuất quy mô công nghiệp vừa và lớn cần giải pháp đóng nắp chai lọ tự động hóa hoàn toàn với độ chính xác vị trí cực cao, vận hành đồng bộ nhịp nhàng và ổn định liên tục.

THÔNG SỐ KỸ THUẬT:

MÔ TẢ SẢN PHẨM

Máy xoáy nắp chai mâm xoay ngôi sao tự động XC-100 là dòng thiết bị đóng nắp mâm xoay cao cấp thế hệ mới của Grepack, được thiết kế chuyên biệt để nâng cao tính đồng bộ và độ chính xác tuyệt đối cho khâu đóng nắp trong các dây chuyền sản xuất tự động. Đối với các loại chai lọ có trọng lượng nhẹ, chai dễ đổ ngã hoặc yêu cầu định vị tâm xoáy cực kỳ chính xác dưới họng đầu vòi, phương pháp dẫn thẳng thông thường rất khó kiểm soát sai số cơ học. XC-100 giải quyết hoàn hảo hạn chế này nhờ ứng dụng cơ cấu mâm chia độ ngôi sao xoay tròn định kỳ, giúp kẹp giữ vững chãi và đưa từng chai vào đúng vị trí dưới đầu xoáy nắp cơ học một cách nhịp nhàng, chuẩn xác 100%.

Quy trình vận hành của máy diễn ra hoàn toàn khép kín và tự động liên hoàn: chai lọ từ băng chuyền đi vào sẽ được mâm xoay ngôi sao đón nhận, kẹp giữ thăng bằng tại các rãnh ôm sát thân chai. Mâm ngôi sao xoay theo chu kỳ chia độ đưa chai đến vị trí gá nắp tự động (nắp được đưa từ máng dẫn xuống miệng chai) và di chuyển trực tiếp dưới đầu xoáy nắp bằng ly hợp từ tính. Đầu xoáy tự động hạ xuống và lăn siết nắp ren với lực vặn được tinh chỉnh chuẩn xác, đảm bảo nắp được đóng chặt khít tuyệt đối mà không gây trầy xước hay móp méo. Sau khi hoàn thành đóng nắp, mâm xoay tiếp tục đưa chai ra băng tải xích của công đoạn dán nhãn phía sau. Với cấu trúc vững chắc bằng thép không gỉ SUS304 đạt chuẩn GMP và tốc độ vận hành ấn tượng lên đến 100 chai/phút, XC-100 là thiết bị lý tưởng để tích hợp đồng bộ vào mọi dây chuyền đóng gói công nghiệp hiện đại.

ƯU ĐIỂM NỔI BẬT

• Giữ chặt và định tâm chai chính xác tuyệt đối dưới đầu xoáy nắp, loại bỏ hoàn toàn rủi ro lệch tâm đầu vòi, đổ chai hay kẹt chai khi vận hành tốc độ cao.

• Tốc độ đóng nắp đạt từ 40 đến 100 chai/phút (tương đương 2.400 - 6.000 chai/giờ), đáp ứng tốt các yêu cầu sản lượng lớn của phân xưởng.

• Đầu xoáy sử dụng ly hợp từ trường cho phép tinh chỉnh lực siết vặn chặt khít mượt mà, bảo vệ nắp nhựa không bị nhờn ren hay nứt vỡ.

• Xử lý tốt các loại nắp ren có đường kính lớn từ 20mm đến 120mm và chiều cao nắp lên đến 60mm, vượt trội hơn hẳn các dòng máy đóng nắp thông thường.

• Thiết kế mâm chia ngôi sao dễ dàng thay đổi để ôm khít các dòng chai tròn, chai vuông, hũ thủy tinh có đường kính từ 30mm đến 150mm.

• Đầu vòi xoáy nắp được bọc đệm cao su hoặc silicon chịu mài mòn mềm mại, bảo toàn tính thẩm mỹ cho các loại nắp chai cao cấp.

• Kết cấu thép không gỉ SUS304 đạt chuẩn GMP: Toàn bộ thân vỏ khung máy và các chi tiết cơ khí tiếp xúc chai chế tạo bằng inox cao cấp, chống ăn mòn hóa chất và dễ dàng vệ sinh sục rửa.

• Tối ưu hóa hiệu suất truyền động động cơ giúp máy vận hành công suất lớn liên tục nhưng chỉ tiêu thụ lượng điện năng 1,5 kW.

• Khép kín khu vực xoáy nắp để ngăn ngừa bụi bẩn bên ngoài lọt vào lòng chai, đồng thời cách âm tiếng ồn động cơ và bảo vệ an toàn cơ học cho người đứng máy.

• Dễ dàng kết nối đồng bộ trực tiếp sau cụm máy chiết rót và phối hợp trực tiếp máng dẫn nắp tự động từ mâm rung cấp nắp ZDP-100 để tạo thành dây chuyền đóng gói khép kín 100%.

TÍNH NĂNG NỔI BẬT

• Thiết kế các rãnh kẹp kẹp vừa vặn với biên dạng hình học của thân chai, giữ chai đứng thẳng thăng bằng tuyệt đối trong suốt hành trình đóng nắp.

• Đầu vòi tự động tịnh tiến lên xuống nhịp nhàng bám sát hành trình mâm xoay để thực hiện thao tác xiết ren dứt khoát.

• Tự động ngắt lực xoáy ngay khi đạt giới hạn mô-men xoắn cài đặt, ngăn chặn tình trạng vặn quá ren gây hỏng nắp.

• Đồng bộ hóa hoạt động của mâm xoay ngôi sao, xi-lanh nâng hạ đầu xoáy và băng tải truyền dẫn một cách tuần tự, nhịp nhàng.

• Hệ thống rà quét thông minh tự động khóa đầu cấp nắp và dừng đầu xoáy nếu vị trí rãnh ngôi sao đó không có chai đứng đợi.

• Hiển thị chi tiết tốc độ vận hành thực tế thời gian thực, thống kê sản lượng thành phẩm và tự động phát cảnh báo báo lỗi khi xảy ra sự cố kẹt chai.

• Bộ biến tần điều tốc vô cấp: Hỗ trợ kiểm soát độc lập tốc độ chạy của băng tải chính và tốc độ quay của mâm chia ngôi sao khớp hoàn hảo với nhịp vận hành của máy chiết rót phía trước.

• Các cụm gá kẹp mâm ngôi sao và thanh dẫn hướng dễ dàng tháo lỏng tăng chỉnh bằng tay để chuyển đổi dòng chai chạy mượt mà dưới 15 phút.

• Bảo vệ an toàn cho hệ thống van khí nén và xi-lanh chuyển động dứt khoát ổn định ở mức áp suất yêu cầu.

• Hỗ trợ nâng hạ chiều cao máy linh hoạt ±50mm để căn khớp phẳng tuyệt đối với cao độ băng tải xích của nhà xưởng.

ỨNG DỤNG THỰC TẾ

• Đóng hũ nước yến chưng sẵn dinh dưỡng: Siết chặt nắp thiếc hoặc nắp nhựa ren cho hũ thủy tinh tròn nhỏ 50ml, 70ml đựng yến sâm chưng sẵn sau công đoạn chiết rót.

• Dây chuyền dược phẩm siro ho: Đóng kín nắp nhựa ren phẳng có khóa bảo hiểm niêm phong cho lọ siro ho tròn nhỏ 100ml – 150ml đạt tiêu chuẩn vô trùng y tế.

• Ngành đóng hũ thực phẩm gia vị: Siết chặt nắp nhựa ren bản rộng cho hũ nhựa, hũ thủy tinh miệng rộng đựng tương ớt, tương cà, nước sốt chấm, dầu ăn thực phẩm.

• Ngành đóng hũ thực phẩm chức năng: Siết chặt nắp ren phẳng bảo vệ hoặc nắp nhấn xoay an toàn trẻ em cho hũ nhựa đựng thuốc bổ, vitamin viên nang.

• Ngành mỹ phẩm chăm sóc sắc đẹp: Đóng chặt nắp ren phẳng cho các chai hũ tròn đựng kem dưỡng da, serum dưỡng thể, nước hoa hồng tẩy trang.

• Sản xuất nước giải khát đóng chai: Xoáy nắp ren nhựa 30mm tiêu chuẩn tốc độ cao cho chai nhựa PET đựng nước tinh khiết, trà thảo mộc, nước ép hoa quả tươi uống liền.

• Sản xuất cồn sát trùng và nước rửa tay: Làm sạch sục rửa và vặn chặt nắp cho các hũ chai nhựa tròn đựng cồn đỏ y tế, dung dịch nước rửa tay sát khuẩn dải chai tròn.

• Đóng chai nông dược, phân bón: Đóng nắp nhựa ren dày bản rộng có gioăng cao su chống tràn cho chai nhựa HDPE đựng thuốc bảo vệ thực vật, thuốc trừ sâu dạng lỏng.

• Công nghiệp dầu nhớt bôi trơn mini: Vặn chặt nắp ren nhựa cho chai nhựa dẹt đựng dầu nhớt xe máy, can dầu phanh ô tô dung tích dưới 1 lít bảo vệ động cơ.

• Đóng nắp cho các hũ chai dị hình có độ thăng bằng kém: Giải pháp cơ khí cứu cánh tối ưu nhất để kẹp giữ và đóng nắp an toàn cho các dòng chai mỏng nhẹ, chai đáy nhỏ dễ đổ ngã.
