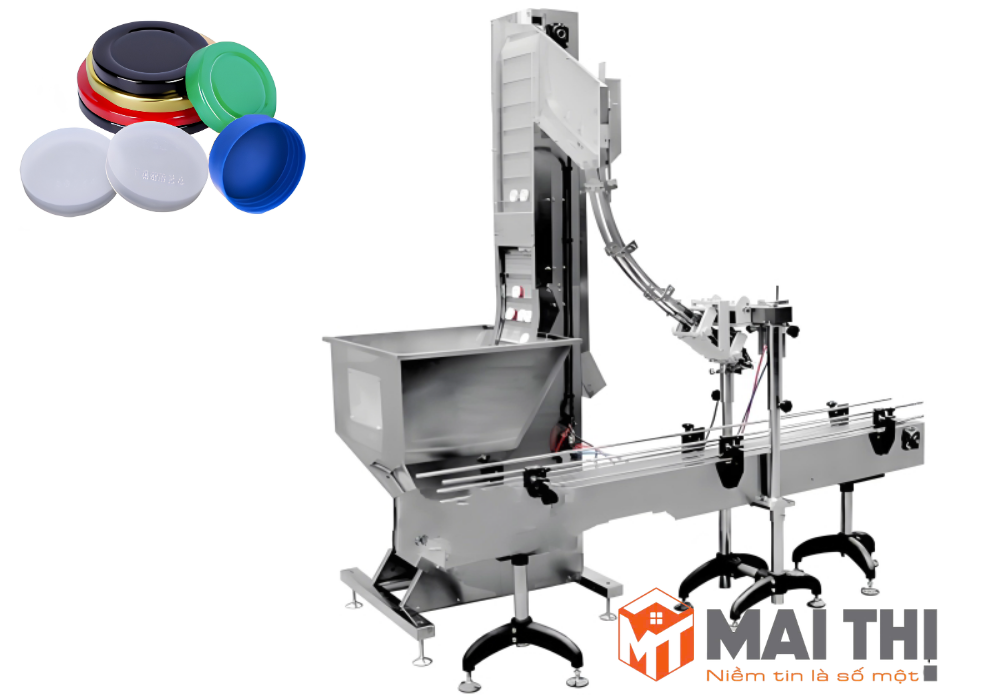

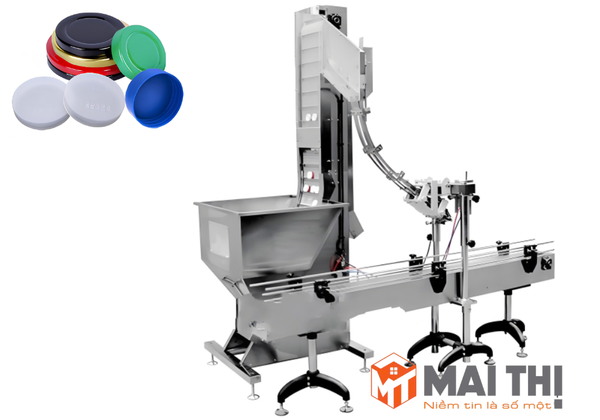

Máy cấp nắp và sắp xếp nắp tự động TS-100

THÔNG TIN SẢN PHẨM

Tên sản phẩm: Máy cấp nắp và sắp xếp nắp tự động TS-100.

Model: TS-100.

Dòng máy: Dòng thiết bị phụ trợ nâng tải, sắp xếp và định hướng nắp chai tự động dạng băng tải dốc có gờ nâng

Thương hiệu: Grepack.

Nguồn điện: Điện áp xoay chiều ba pha AC 380V; tần số 50Hz/60Hz (Có thể linh hoạt điều chỉnh thiết kế theo tiêu chuẩn mạng lưới điện riêng của từng nhà xưởng).

Công suất tiêu thụ: 0,37 kW (Động cơ tối ưu hóa lực kéo siêu tiết kiệm điện năng).

Khả năng xử lý: Thiết bị chuyên dùng để tự động xúc nắp từ phễu chứa tầng thấp, nâng tải lên cao, sắp xếp định hướng và chuyển dẫn nắp chai vào máng trượt của máy xoáy nắp theo một chiều thống nhất. Máy tương thích tốt với các loại nắp nhựa ren xoáy, nắp phẳng có đường kính nắp từ 20mm đến 50mm (Có thể tùy chỉnh thiết kế bản gờ nâng để xử lý dải kích cỡ nắp lớn hơn theo yêu cầu riêng của khách hàng).

Năng suất vận hành thực tế: Đạt tốc độ cấp nắp cực nhanh và ổn định lên đến ≤ 200 nắp (chai)/phút.

Kích thước và kết cấu: Thiết kế dạng cột thẳng đứng tinh gọn, tích hợp phễu chứa liệu tầng thấp, bảo bọc bằng khung vỏ thép không gỉ SUS304 cao cấp.

Ứng dụng: Đóng vai trò là cụm máy phụ trợ cấp nắp tự động không thể thiếu, kết nối trực tiếp với các dòng máy xoáy nắp ren dán nhãn trong dây chuyền đóng gói khép kín của ngành dược phẩm, thực phẩm, hóa mỹ phẩm, nước giải khát và nông dược.

Phù hợp cho: Các nhà máy sản xuất nước đóng chai, cơ sở dược phẩm y tế đạt chuẩn GMP, doanh nghiệp sản xuất hóa mỹ phẩm quy mô vừa và lớn có nhu cầu tự động hóa khâu cấp nắp chai lên họng máy xoáy nắp ở trên cao, giải phóng sức lao động thủ công và đảm bảo an toàn tuyệt đối cho công nhân đứng máy.

THÔNG SỐ KỸ THUẬT:

MÔ TẢ SẢN PHẨM

Máy cấp nắp và sắp xếp nắp tự động TS-100 là giải pháp công nghệ phụ trợ bứt phá của Grepack, được thiết kế chuyên biệt để tự động hóa hoàn toàn khâu cấp nắp chai cho các hệ thống máy xoáy nắp tốc độ cao. Trong các dây chuyền đóng gói tự động, họng chứa nắp của máy xoáy nắp thường nằm ở vị trí rất cao (trên 2 mét) để tạo lực rơi tự nhiên. Việc công nhân phải liên tục leo trèo cầu thang để đổ nắp thủ công vào phễu cao không chỉ tốn nhiều thời gian, làm gián đoạn nhịp sản xuất mà còn tiềm ẩn nguy cơ cao về mất an toàn lao động và gây ô nhiễm bụi bẩn lên nắp chai sạch. TS-100 giải quyết hoàn hảo thách thức này nhờ nguyên lý nâng tải bám đuổi dạng thẳng đứng phối hợp máng lọc nắp ngược thông minh, tự động đưa hàng trăm nắp chai lên cao mỗi phút với độ chính xác và tính vệ sinh tuyệt đối.

Quy trình vận hành của máy vô cùng đơn giản và an toàn: người đứng máy chỉ cần đổ một lượng lớn nắp chai lộn xộn vào phễu chứa liệu inox ở tầm thấp ngay sát mặt đất. Hệ thống băng tải dốc với các gờ nâng kẹp nhựa chuyên dụng sẽ tự động xúc nắp và đưa lên cao theo phương thẳng đứng. Trong hành trình nâng, các nắp nằm sai hướng (ngược chiều) sẽ tự động bị cơ cấu gạt cơ học đẩy rơi ngược lại phễu chứa dưới, chỉ giữ lại những nắp nằm đúng chiều ngay ngắn xếp nối đuôi nhau chạy vào đường dẫn trượt của máy xoáy nắp. Nhờ sự hỗ trợ của hệ thống cảm biến tiệm cận thông minh, máy sẽ tự động ngưng cấp nắp khi máng trượt đã đầy và tự khởi động lại tức thì khi máng vơi, tạo nên chu trình vận hành khép kín, nhịp nhàng 100%.

ƯU ĐIỂM NỔI BẬT

• Tự động hóa khâu cấp nắp toàn diện: Loại bỏ hoàn toàn công đoạn đổ nắp thủ công bằng tay lên phễu cao, giúp đồng bộ hóa tính tự động hóa cho toàn dây chuyền đóng gói.

• Công nhân chỉ cần đứng dưới sàn xưởng để tiếp nắp vào phễu thấp, ngăn ngừa triệt để các tai nạn trượt ngã do leo trèo thang cao.

• Cơ chế lọc và định hướng nắp thông minh: Tự động phát hiện và loại bỏ các nắp bị nằm ngược hướng ngay trong chu trình nâng tải, đảm bảo 100% nắp đi vào máng xoáy đều đúng chiều.

• Tốc độ điều phối nắp cực nhanh lên đến 200 nắp/phút, phối hợp mượt mà cùng các dòng máy xoáy nắp ren xoay tròn tốc độ cao.

• Quy trình xúc nâng hoàn toàn khép kín cơ học, không có sự tiếp xúc trực tiếp của bàn tay nhân công, đáp ứng nghiêm ngặt tiêu chuẩn vệ sinh GMP y tế.

• Thích ứng tốt với các dòng nắp nhựa ren xoáy, nắp phẳng dải đường kính rộng từ Φ20mm - 50mm và dễ dàng tùy chỉnh theo mẫu nắp đặc thù.

• Động cơ truyền lực kéo thế hệ mới hoạt động vô cùng hiệu quả với công suất tiêu thụ cực nhỏ chỉ 0,37 kW.

• Khung cột vỏ máy, phễu chứa liệu và đường dẫn được chế tạo hoàn toàn bằng thép không gỉ SUS304 sáng bóng, dễ lau chùi sục rửa.

• Tiết kiệm tối đa diện tích bề ngang nhà xưởng, dễ dàng gá lắp áp sát vào hông của các máy xoáy nắp hiện hữu.

• Hệ thống băng tải xích gờ nâng chuyển động nhịp nhàng, triệt tiêu tiếng ồn va chạm của nắp nhựa và hoạt động bền bỉ liên tục nhiều ca ổn định.

TÍNH NĂNG NỔI BẬT

• Phễu chứa nắp tầm thấp bản rộng: Thiết kế vát dốc sâu bằng inox 304, cho phép đổ dồn hàng nghìn nắp chai cùng lúc để máy tự động nạp liệu tuần tự.

• Băng tải dốc với gờ nâng kẹp nhựa: Hệ đai truyền đồng tốc tích hợp các gờ nhựa dẻo chuyên dụng, giúp xúc kẹp giữ nắp thăng bằng khi nâng lên dốc đứng.

• Máng dẫn nắp inox điều chỉnh linh hoạt: Đường máng trượt dẫn hướng nắp mượt mà, dễ dàng nới rộng hoặc thu hẹp bằng tay để kẹp vừa khít dải nắp Φ20-50mm.

• Tự động phát hiện mức nắp trên máng trượt máy xoáy để ngắt dừng băng tải nâng khi đầy và tự động chạy lại khi vơi.

• Tận dụng trọng lực và thanh gạt cơ học để hất rơi các nắp nằm úp ngược trở lại phễu chứa dưới một cách dứt khoát.

• Động cơ hoạt động siêu êm, tản nhiệt tốt, bảo đảm mô-men xoắn kéo băng tải xích đầy nắp luôn ổn định.

• Tích hợp công tắc khởi động, dừng khẩn cấp và núm xoay điều tốc biến tần dễ dàng thao tác ngay tầm tay người đứng máy.

• Chân đế trang bị bánh xe bọc cao su chịu lực nặng giúp dễ dàng di chuyển gá máy vào các vị trí khác nhau trong xưởng và khóa cố định bằng chân phanh.

• Vận hành bằng nguồn điện AC 380V (50/60Hz) ổn định, chịu tải tốt trong môi trường vận hành công nghiệp liên tục.

• Có thể lắp thêm tấm ốp nhựa PC bao bọc dọc thân băng tải nâng để ngăn hoàn toàn bụi mịn từ nhà xưởng bám vào nắp chai sạch.

ỨNG DỤNG THỰC TẾ

• Dây chuyền nước đóng chai PET: Cấp và sắp xếp nắp ren nhựa Φ30mm tốc độ cao cho máy xoáy nắp của dây chuyền rửa-chiết-xoáy liên hợp GP-XGF.

• Dây chuyền siro ho dược phẩm: Cấp nắp nhựa có khóa niêm phong cho dòng máy chiết xoáy chai siro tròn y tế.

• Dây chuyền yến chưng sẵn: Nâng tải cấp nắp thiếc ren vặn cho hũ thủy tinh tròn nhỏ 70ml đựng tổ yến chưng đường phèn.

• Sản xuất hóa mỹ phẩm tiêu dùng: Cấp nắp ren nhựa phẳng cho chai hũ đựng dầu gội, sữa tắm, nước xả vải dải nắp vừa và nhỏ.

• Ngành thực phẩm gia vị đóng hũ: Cấp nắp nhựa ren cho hũ đựng tương ớt, tương cà, nước sốt chấm thực phẩm sệt lỏng.

• Đóng chai sữa nước đóng hũ: Điều phối nắp ren nhựa miệng rộng cho chai sữa tươi tiệt trùng, sữa chua uống men sống đóng chai PP.

• Đóng chai nông dược, phân bón: Cấp nắp nhựa dày có khóa niêm phong cho chai nhựa HDPE đựng thuốc bảo vệ thực vật, thuốc trừ sâu dạng lỏng.

• Sản xuất dung dịch sát khuẩn y tế: Cấp nắp chai tròn nhỏ cho lọ đựng cồn đỏ, nước rửa tay diệt khuẩn vô trùng của các nhà máy dược.

• Sản xuất nước ép trái cây: Nâng tải cấp nắp nhựa cổ ngắn cho dòng chai PET đựng nước sinh tố hoa quả, trà thảo mộc chiết nóng.

• Cấp nắp hũ nhựa ngành hóa chất: Đóng nắp cho các can nhựa vuông nhỏ đựng phụ gia ô tô, nước lau kính, nước làm mát két nước động cơ.
